Bobina de inducción de calentamiento por penetración
2026.06.23
Diseño técnico de la Bobina de inducción en sistemas industriales
Los requisitos básicos de las Bobina de inducción de calentamiento por penetración son un acoplamiento estrecho con la pieza de trabajo tanto en condiciones de plena carga como en vacío, un aislamiento térmico y eléctrico satisfactorio, así como una rigidez suficiente. Dado que las bobinas de inducción funcionan en entornos adversos y, al mismo tiempo, deben ofrecer una alta fiabilidad, su diseño debe realizarse con gran cuidado. La mayor parte del trabajo de diseño de las bobinas de inducción se lleva a cabo en combinación con los dispositivos de control y los componentes de adaptación, como transformadores y condensadores. Una vez determinados los parámetros principales, la disposición de la bobina inductora debe tener en cuenta el sistema de refrigeración por agua, las vibraciones y los efectos de la dispersión del campo magnético, entre otros factores.

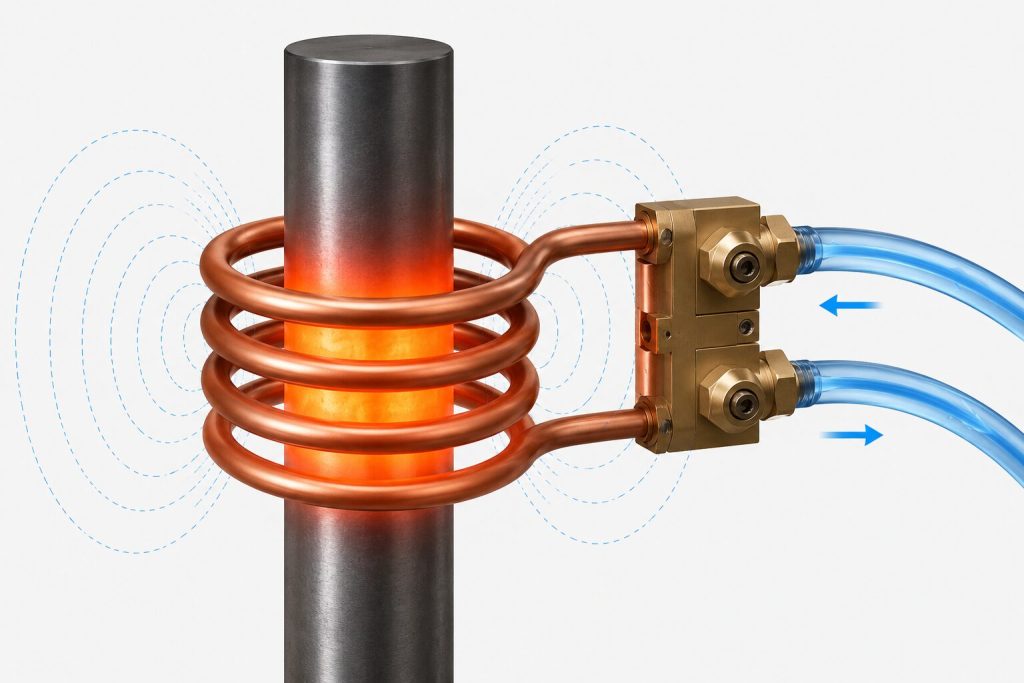

El cobre, por su elevada conductividad, se utiliza siempre como material conductor, y las bobinas inductoras se fabrican con tubos huecos de cobre refrigerados por agua. Los calentadores de pequeño tamaño pueden fabricarse con alambre de cobre recubierto de nailon o PVC, que se utiliza en lechos fluidizados, y posteriormente se moldean en cemento refractario. Se utilizan guías de acero inoxidable refrigeradas por agua, recubiertas con una capa dura de aleación de tungsteno, cromo y cobalto, que atraviesan el espacio de aire a lo largo del eje de la bobina de inducción para evitar que la pieza de trabajo desgaste el cemento refractario de la bobina. Aunque esta estructura es sencilla, económica y duradera, no ofrece unas prestaciones óptimas en cuanto a aislamiento térmico y eléctrico. El hormigón es propenso a agrietarse debido a los cambios bruscos de temperatura, por lo que, cuando la bobina de inducción alcanza su vida útil prevista y es necesario renovarla, resulta difícil repararla sin dañar la bobina.
Materiales y comportamiento estructural de la Bobina de inducción
El cobre se utiliza como material principal debido a su alta conductividad eléctrica y térmica, lo que permite minimizar pérdidas energéticas durante el proceso de calentamiento por inducción. En aplicaciones industriales de alta potencia, las bobinas de inducción suelen fabricarse con tubos de cobre huecos refrigerados por agua para garantizar la estabilidad térmica del sistema.
En configuraciones de menor escala, la Bobina de inducción puede fabricarse con alambre de cobre recubierto de materiales aislantes como nailon o PVC, especialmente en sistemas de lecho fluidizado. Posteriormente, estas estructuras se encapsulan en cemento refractario para proporcionar soporte mecánico y aislamiento térmico adicional.
Sistema de refrigeración y estabilidad operativa
Un elemento crítico en el diseño de la Bobina de inducción es el sistema de refrigeración por agua. Este sistema permite disipar el calor generado por la corriente de alta frecuencia que circula por el conductor de cobre.
En condiciones industriales, el diseño del circuito de refrigeración debe garantizar:
Flujo estable de agua sin cavitación
Control de temperatura de salida
Prevención de puntos calientes en la bobina
Además, el sistema debe integrarse con el diseño eléctrico del equipo para evitar interferencias en el campo electromagnético.
Aislamiento eléctrico y limitaciones del diseño tradicional
En estructuras tradicionales, se utilizan soportes de cemento refractario para fijar la bobina y mantener su geometría. Sin embargo, este material presenta ciertas limitaciones importantes en aplicaciones modernas de la Bobina de inducción.
El hormigón refractario tiende a agrietarse debido a los ciclos térmicos repetidos, lo que puede reducir la vida útil del sistema. Además, su rendimiento en aislamiento térmico y eléctrico no siempre es óptimo en comparación con materiales cerámicos avanzados o compuestos de alta resistencia.
Por ello, en diseños industriales modernos se busca mejorar la estructura mediante materiales más estables y resistentes al choque térmico.
Integración con sistemas eléctricos y de control
La Bobina de inducción no funciona de manera aislada, sino que forma parte de un sistema completo de calentamiento por inducción. Este sistema incluye transformadores, condensadores de compensación y unidades de control que permiten ajustar la frecuencia y la potencia del proceso.
La correcta integración entre estos componentes es esencial para:
Optimizar el factor de potencia
Mejorar la eficiencia energética
Garantizar un calentamiento uniforme del material
Este tipo de configuración se utiliza ampliamente en equipos industriales como hornos de inducción y sistemas de calentamiento de metales.
Conclusión
En conclusión, la Bobina de inducción es un componente esencial en los sistemas modernos de calentamiento por inducción. Su diseño, selección de materiales, sistema de refrigeración y nivel de aislamiento determinan directamente la eficiencia, estabilidad y durabilidad del equipo en aplicaciones industriales exigentes.
Una optimización adecuada de la bobina no solo mejora el rendimiento térmico y electromagnético del sistema, sino que también reduce el consumo energético y prolonga significativamente la vida útil del equipo.
