Luoyang Judian Metal Equipo de Procesamiento en Caliente Co., LTD se dedica principalmente a la fabricación de conjuntos completos de equipos en la industria de procesamiento térmico de metales y la integración de toda la línea de producción.

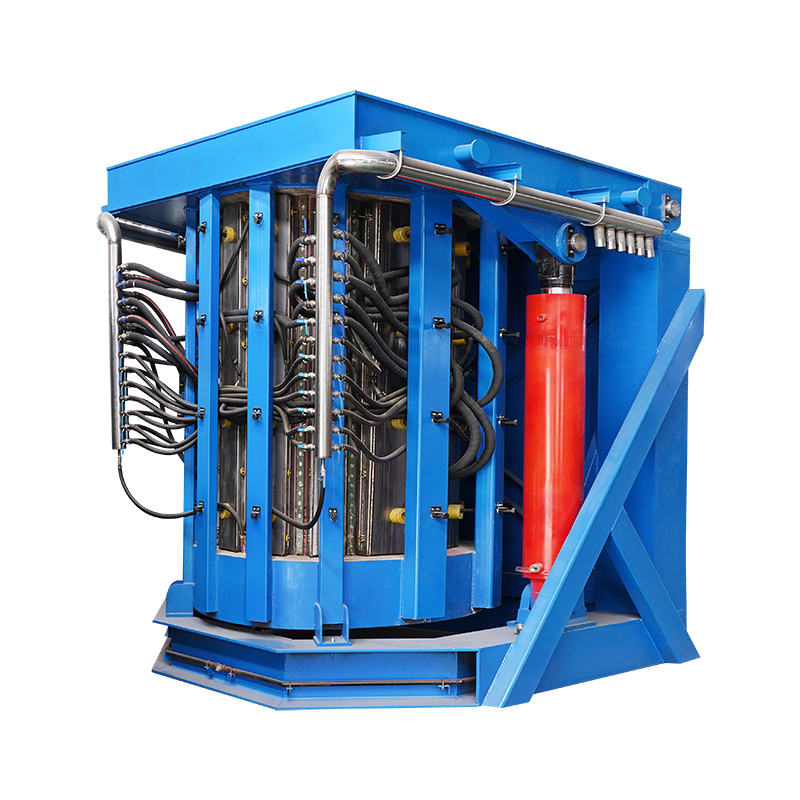

1.1 Descripción general de los hornos de fundición de acero por inducción
Los hornos de fundición de acero por inducción son equipos metalúrgicos especializados que utilizan el principio de la inducción electromagnética para convertir la energía eléctrica en energía térmica, lo que permite fundir, calentar y templar acero y aleaciones. Gracias a sus ventajas de alta eficiencia, controlabilidad y respeto por el medio ambiente, se han convertido en uno de los dispositivos de fundición fundamentales en la metalurgia y la fundición modernas. Ampliamente utilizados en los procesos de producción y procesamiento de diversos productos de acero, se adaptan a diversos requisitos, desde la personalización de lotes pequeños hasta la producción en masa a gran escala.
1.2 Valor de aplicación de la tecnología de inducción en las fundiciones de acero modernas
En comparación con los hornos de fusión tradicionales, la tecnología de fusión por inducción se ajusta a las tendencias industriales contemporáneas hacia operaciones más ecológicas, inteligentes y eficientes. Sus características distintivas incluyen un alto aprovechamiento de la energía, una fusión uniforme, un control preciso de la temperatura y bajas emisiones contaminantes. Al funcionar sin combustión de combustible, evita problemas como el sobrecalentamiento localizado y la pérdida de composición causados por el calentamiento con llama, lo que garantiza de forma eficaz una calidad estable del acero fundido. Al mismo tiempo, facilita el reciclaje y la reutilización de diversos tipos de chatarra de acero y materias primas aleadas, lo que reduce los costes de producción. En consecuencia, se utiliza ampliamente en las fundiciones de acero modernas, y es un factor tecnológico fundamental para la transformación y la mejora de la industria metalúrgica.
II. ¿Qué es un horno de inducción para la fabricación de acero?
2.1 Definición y principio de funcionamiento básico
Un horno de inducción para la fabricación de acero es un aparato metalúrgico diseñado basándose en el efecto de corrientes parásitas por inducción electromagnética. Su lógica de funcionamiento básica es la siguiente: el sistema de alimentación eléctrica introduce corriente alterna de alta frecuencia en la bobina de inducción, que genera un campo magnético alterno. Cuando se colocan materias primas metálicas (carga) dentro de este campo, se inducen corrientes parásitas cerradas dentro del metal. Estas corrientes, al encontrar resistencia dentro del metal, se convierten en energía térmica, logrando así una rápida fusión, calentamiento y mantenimiento de la temperatura de la carga. Este proceso de calentamiento no implica llama abierta ni contacto directo; el calor se genera directamente dentro de la propia carga, lo que ofrece una eficiencia de calentamiento y una precisión de control de la temperatura significativamente superiores en comparación con los métodos de calentamiento tradicionales.
2.2 Gama de metales aplicables
El horno de inducción para la fabricación de acero es adecuado principalmente para fundir y procesar metales ferromagnéticos y determinadas aleaciones no ferromagnéticas. Entre sus aplicaciones principales se incluyen: acero al carbono ordinario, diversos tipos de hierro fundido (hierro fundido gris, hierro dúctil, etc.), aceros estructurales aleados, aceros inoxidables, aceros para herramientas y materiales similares. Para diferentes materias primas metálicas, se puede lograr una adaptación precisa ajustando la frecuencia de la fuente de alimentación, la potencia de calentamiento y los parámetros de mantenimiento para cumplir con los requisitos de rendimiento de los materiales de diversos productos.
III. Componentes principales
3.1 Armario de control de potencia y sistema de suministro de energía
El armario de control de potencia actúa como el «núcleo de control» del horno de inducción para la fabricación de acero, y se encarga de convertir la corriente alterna de frecuencia de red en corriente alterna de alta frecuencia adecuada para la bobina de inducción. También realiza funciones como la regulación de potencia, el control de arranque/parada y la protección contra fallos. El sistema de suministro de energía requiere circuitos de potencia dedicados configurados de acuerdo con la capacidad del equipo para garantizar la estabilidad del suministro, evitando que las fluctuaciones de tensión afecten a la eficiencia de la fusión y a la seguridad operativa. Los modos de suministro de energía comunes pueden adaptarse a los estándares industriales de suministro de frecuencia trifásica de red.
3.2 Cuerpo del horno y bobina de inducción
El cuerpo del horno es el componente central que alberga la carga y el acero fundido. Sus paredes internas suelen estar revestidas con materiales refractarios resistentes a las altas temperaturas y a la corrosión para evitar fugas de acero fundido y daños por altas temperaturas en la estructura del horno. Según su capacidad y sus aplicaciones, se clasifican en cuerpos de horno fijos o cuerpos de horno inclinables. La bobina de inducción es el componente clave que genera el campo magnético alterno. Fabricada con conductores de cobre resistentes a altas temperaturas, incorpora estructuras externas de aislamiento y disipación del calor para evitar la degradación térmica y los fallos por cortocircuito. La densidad y las especificaciones del bobinado de la bobina deben ajustarse a la capacidad y los requisitos de calentamiento del equipo.
3.3 Transformador y sistema de refrigeración de circuito cerrado
El transformador regula la tensión de entrada, suministrando una tensión de funcionamiento estable al armario de control de potencia y a la bobina de inducción. Se configura en función de la potencia del equipo y los parámetros de la red para garantizar una conversión eléctrica eficiente. Dado que la bobina de inducción y los componentes de potencia generan un calor significativo durante el funcionamiento, es esencial un sistema de refrigeración de circuito cerrado. Normalmente se emplean modos de refrigeración por agua o por mezcla de aceite y agua, que hacen circular el medio refrigerante para disipar el calor, manteniendo todos los componentes dentro de las temperaturas óptimas de funcionamiento. Esto evita daños por sobrecalentamiento y garantiza un funcionamiento continuo a largo plazo.
3.4 Sistema de control PLC y módulo de supervisión de seguridad
El sistema de control PLC permite el funcionamiento inteligente y la regulación automatizada del equipo. Permite preestablecer los parámetros de fusión, las curvas de calentamiento y los tiempos de mantenimiento, lo que reduce la intervención manual, mejora la consistencia operativa y aumenta la eficiencia de la producción. También admite el almacenamiento de parámetros, la trazabilidad de los datos y el diagnóstico de fallos. El módulo de supervisión de seguridad se conecta con el sistema PLC y recopila continuamente datos operativos en tiempo real, como la temperatura del horno, la corriente de la bobina y la presión del sistema de refrigeración. Esta supervisión integral garantiza un funcionamiento seguro del equipo.
IV. Parámetros de capacidad y rendimiento
4.1 Rango de capacidad
La capacidad de los hornos de inducción de acero se puede configurar de forma flexible para satisfacer los requisitos de producción, con capacidades principales que van de 0,1 a 20 toneladas para adaptarse a diferentes escalas de producción: Las capacidades pequeñas (0,1-1 tonelada) son adecuadas para laboratorios, pequeños talleres y la producción personalizada de lotes pequeños; las capacidades medianas y grandes (1-10 toneladas) se adaptan a la producción por lotes en fundiciones de tamaño medio; las capacidades grandes (10-20 toneladas) permiten la producción continua a gran escala en las principales plantas metalúrgicas y acerías. Se ofrecen capacidades mayores personalizadas para aplicaciones específicas.
4.2 Características de rendimiento fundamentales
La rápida velocidad de fusión constituye una de las ventajas fundamentales de los hornos de inducción para la fabricación de acero. La fusión de un solo lote suele requerir entre 40 y 60 minutos, con una duración precisa que se ajusta en función de la composición de la carga, la capacidad y la temperatura objetivo. Esto supone una reducción de más del 30 % en el tiempo de fusión en comparación con los hornos de llama convencionales. Además, el equipo admite el modo de funcionamiento continuo. Tras el vertido de un horno de acero fundido, la rápida recarga permite iniciar inmediatamente el siguiente ciclo de producción, lo que mejora sustancialmente la eficiencia de la producción y satisface las demandas de funcionamiento continuo de la producción a gran escala. Además, el equipo ofrece una alta precisión en el control de la temperatura, con fluctuaciones de la temperatura del acero fundido mantenidas dentro de ±5 °C, lo que garantiza una calidad constante del acero fundido.
V. Ventajas principales
5.1 Alta eficiencia y ahorro de energía con un aprovechamiento eléctrico superior
El horno de inducción para la fabricación de acero elimina las pérdidas de calor por llama abierta, ya que el calor se genera directamente dentro de la carga. La eficiencia de conversión eléctrica alcanza el 70 %-85 %, lo que supone un ahorro de energía del 20 %-30 % en comparación con los hornos de fusión de llama convencionales. Además, el equipo se caracteriza por un arranque rápido sin precalentamiento prolongado, lo que reduce el consumo de energía en espera y disminuye significativamente los costes operativos a largo plazo.
5.2 Fusión uniforme con agitación electromagnética que mejora las propiedades del material
El campo magnético alterno genera calor mientras agita continuamente el acero fundido mediante fuerzas electromagnéticas. Esto garantiza una distribución uniforme de la composición y la temperatura, evitando la segregación localizada y la retención de inclusiones. En consecuencia, se mejoran las propiedades mecánicas y la trabajabilidad, lo que reduce las tasas de desechos.
5.3 Funcionamiento fácil de usar con gran flexibilidad
Aprovechando un sistema de control inteligente basado en PLC, el equipo permite el arranque con un solo toque, parámetros preestablecidos y mantenimiento automático de la temperatura. Su funcionamiento optimizado no requiere personal especializado para su manejo competente. Además, facilita el cambio rápido entre los materiales de carga del horno, adaptándose a diversos requisitos de fusión de acero y aleaciones, al tiempo que aborda con flexibilidad tareas de producción de gran variedad y lotes pequeños.
5.4 Respetuoso con el medio ambiente, bajas emisiones y libre de contaminación
El equipo no requiere la combustión de carbón, fuelóleo pesado o combustibles similares. Durante su funcionamiento, no emite gases nocivos como polvo, dióxido de azufre u óxidos de nitrógeno. Solo se produce una mínima disipación de calor del cuerpo del horno y humos procedentes de la fusión de la chatarra de acero. Un sencillo sistema de extracción de polvo es suficiente para cumplir las normas de emisión medioambiental, en consonancia con los requisitos industriales modernos de desarrollo ecológico y bajo en carbono, y minimizando el impacto en el entorno.
VI. Características de seguridad y control
6.1 Función de detección de fallos en tiempo real
El sistema de control PLC integra múltiples sensores de monitorización para evaluar continuamente el estado operativo del equipo. Esto abarca posibles fallos, como fallos en el suministro eléctrico, sobrecalentamiento de la bobina, anomalías en el sistema de refrigeración y condiciones de sobrecalentamiento del horno. Al detectar cualquier anomalía, el sistema activa inmediatamente una alarma y aísla el circuito correspondiente, lo que evita que el fallo se agrave y protege tanto el equipo como al personal.
6.2 Sistema de alarma de fugas del horno
Para hacer frente a los riesgos de fuga de acero fundido, el equipo incorpora dispositivos específicos de detección de fugas. Estos supervisan continuamente la presión del horno, la temperatura y la integridad de la capa refractaria para evaluar los posibles riesgos de fuga en tiempo real. Si se detectan indicios de fuga, se activan instantáneamente alarmas acústicas y visuales, junto con procedimientos de parada de emergencia, lo que evita incidentes de seguridad causados por fugas de acero fundido.
6.3 Control de bucle cerrado PLC estable y fiable
El sistema, que emplea controladores PLC de grado industrial reconocidos por su robusta resistencia a las interferencias y su estabilidad operativa, logra un control de bucle cerrado completo durante todo el proceso de fusión. Esto permite el ajuste automático de parámetros como la potencia y la temperatura, lo que mitiga los riesgos de seguridad y los problemas de calidad derivados de errores operativos humanos. Además, el controlador admite el registro de fallos y la trazabilidad, lo que facilita los diagnósticos de mantenimiento posteriores.
VII. Selección del tipo de horno
7.1 Hornos de pequeña capacidad: tipo basculante accionado por engranajes
Para los hornos de acería por inducción de pequeña capacidad (0,1-1 tonelada), se emplean principalmente estructuras basculantes accionadas por engranajes. El cuerpo del horno se inclina mediante un reductor de engranajes para facilitar el vertido del acero fundido. Este diseño compacto y ágil se adapta a la producción de lotes pequeños y a las aplicaciones de laboratorio. El ángulo de inclinación se puede ajustar con precisión para adaptarse a diversos requisitos de vertido, con unos costes de fabricación y mantenimiento relativamente bajos.
7.2 Horno de gran capacidad: basculante hidráulico con carcasa de acero
Para equipos de capacidad media a grande que superan 1 tonelada, se emplean cuerpos de horno con inclinación hidráulica con carcasa de acero. La estructura de la carcasa de acero mejora la resistencia y la estabilidad estructural, lo que la hace adecuada para un funcionamiento continuo prolongado. Los sistemas de accionamiento hidráulico ofrecen las ventajas de una inclinación suave y una potencia amplia, lo que permite un control preciso de la velocidad y el ángulo de inclinación para evitar salpicaduras de acero fundido. Esta configuración permite operaciones de vertido continuo en la producción a gran escala, al tiempo que facilita el mantenimiento del horno y las inspecciones de la capa refractaria.
VIII. Escenarios de aplicación
8.1 Fundiciones de acero y talleres de fundición
Como equipo central de fundición en las fundiciones, los hornos de inducción de acero funden chatarra de acero, arrabio y otras materias primas para obtener acero fundido de calidad para la producción de piezas fundidas y lingotes. Permiten la fabricación de diversos productos, como componentes de automoción, accesorios mecánicos y piezas fundidas para maquinaria de construcción, lo que mejora la eficiencia de la fundición y la calidad del producto.
8.2 Laminadoras e industrias metalúrgicas
En la producción metalúrgica y de laminación, los hornos de inducción sirven para calentar palanquillas, templar el acero fundido y ajustar las composiciones de las aleaciones. Suministran material cualificado para los procesos posteriores de laminación y forja, al tiempo que se adaptan a la producción personalizada de aceros especiales y aleados, satisfaciendo las diversas demandas de las aplicaciones metalúrgicas.
8.3 Reciclaje y reutilización de chatarra de acero
Los hornos de inducción para acero procesan de manera eficiente diversos tipos de chatarra de acero (incluidos materiales de acero desechados, componentes y recortes), fundiéndolos en acero fundido reciclado para lograr la circulación de recursos. Esto no solo reduce los costos de las materias primas, sino que también alivia las presiones medioambientales causadas por el almacenamiento de chatarra de acero, en consonancia con los principios de la economía circular. Son equipos fundamentales en la industria del reciclaje y procesamiento de chatarra de acero.
IX. Conclusión
9.1 Una solución fiable para la fabricación eficiente de acero
Con múltiples ventajas, entre las que se incluyen una alta eficiencia, ahorro de energía, fusión uniforme, funcionamiento fácil de usar y seguridad medioambiental, el horno de inducción para la fabricación de acero se erige como el equipo preferido para la fusión y el procesamiento modernos del acero. Adaptable a diversas escalas de producción y requisitos de materiales, mejora la eficiencia de la producción y la calidad del producto, al tiempo que reduce el consumo de energía y el impacto medioambiental. Esto proporciona soluciones estables y fiables para la fabricación de acero a las industrias metalúrgicas y de fundición, lo que favorece su transformación y mejora.
9.2 Especificaciones técnicas y solicitudes de presupuesto
