1. Introducción
1.1 Descripción del equipo

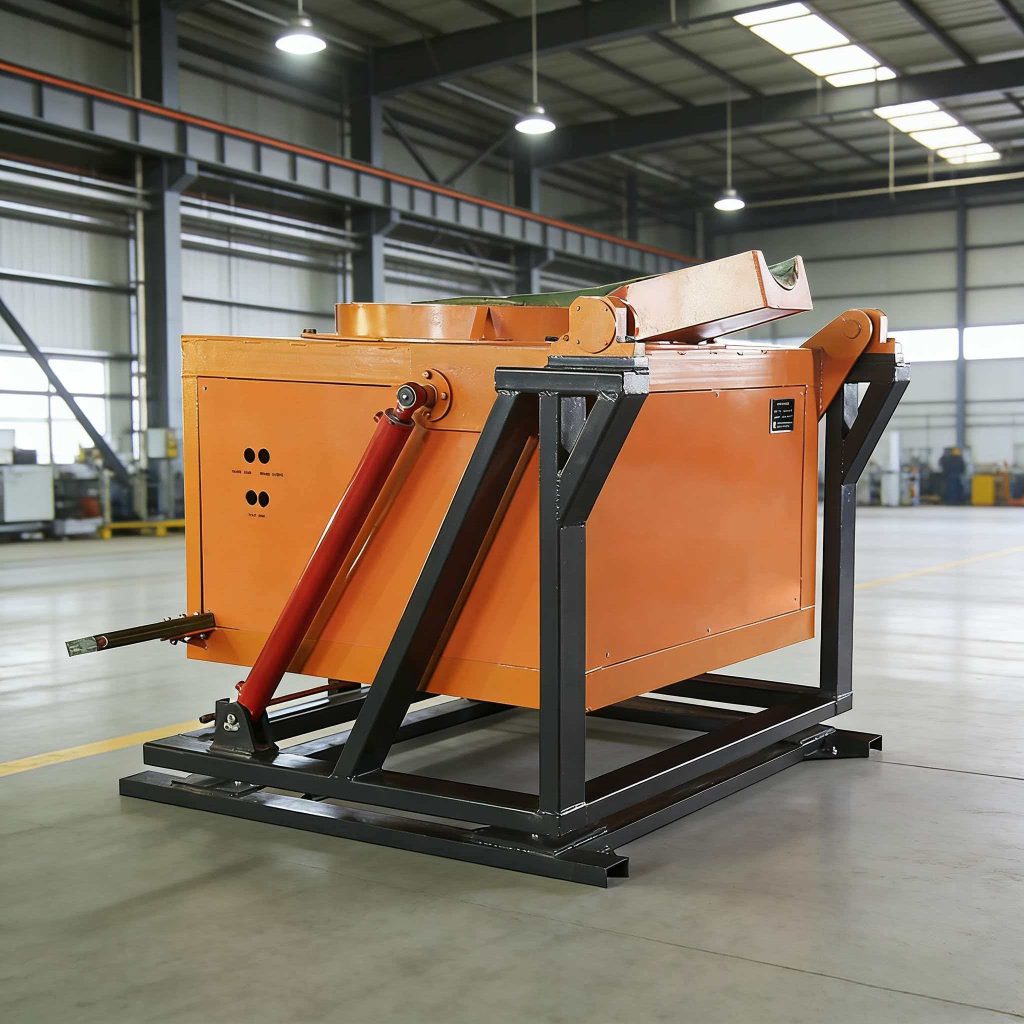

El Horno de inducción es uno de los equipos clave en la industria de procesamiento de metales, ampliamente utilizado en fusión de acero, aluminio, cobre y aleaciones. Su principio se basa en la inducción electromagnética para generar calor directamente en el metal, lo que permite alta eficiencia energética (hasta 85%–95%) y control preciso de temperatura.
Sus componentes principales incluyen:
- Sistema eléctrico (fuente de alimentación, tiristores, condensadores)
- Sistema de refrigeración por agua
- Estructura del horno (bobina de inducción, revestimiento refractario)
- Sistema de control
La estabilidad operativa del Horno de inducción influye directamente en la eficiencia de producción, el consumo energético y la seguridad.
1.2 Principios de diagnóstico de fallos
Para garantizar un diagnóstico eficiente y seguro, se recomienda seguir:
- Primero lo simple, luego lo complejo
- Primero lo externo, luego lo interno
- Primero lo eléctrico, luego lo mecánico
- Primero en estado estático, luego dinámico
1.3 Preparación antes del diagnóstico
Antes de cualquier inspección:
- Cortar la alimentación eléctrica
- Reducir la temperatura del sistema (<50°C recomendado)
- Usar EPP (guantes aislantes, gafas, ropa térmica)
- Preparar herramientas: multímetro, osciloscopio, manómetro
2. Clasificación de fallos por sistemas
2.1 Fallos en el sistema eléctrico (≈60% de los casos)
Clasificación
- Fallos de arranque
- Fallos de potencia
- Fallos de protección (sobrecorriente/sobretensión)
Lógica de diagnóstico
- Verificar alimentación trifásica (desequilibrio <5%)
- Revisar circuito rectificador
- Inspeccionar tiristores y condensadores
- Medir señales de disparo
Parámetros clave
- Voltaje trifásico: desviación ≤±5%
- Corriente: dentro del rango nominal del equipo
- Frecuencia: estable según diseño (media frecuencia típicamente 500Hz–10kHz)
2.2 Fallos del sistema de refrigeración
Clasificación
- Alta temperatura del agua
- Bajo caudal
- Fugas
- Conductividad elevada
Parámetros estándar
- Temperatura del agua: ≤55°C
- Presión: 0.1–0.2 MPa
- Conductividad: ≤100 μS/cm (ideal ≤50 μS/cm)
2.3 Fallos del sistema mecánico
Incluyen:
- Daños en revestimiento refractario
- Problemas en el sistema hidráulico
- Deformaciones estructurales
2.4 Fallos del sistema de control
- Pantalla sin señal
- Error de programación
- Fallos en sensores
3. Fallos comunes del Horno de inducción y soluciones
3.1 Fallos eléctricos
3.1.1 Disparo inmediato / fusión de fusibles rápidos
Causas:
- Tiristor perforado
- Cortocircuito
- Fallo en bobina
Solución:
- Medir tiristor (resistencia inversa >1MΩ)
- Sustituir componentes dañados
- Reparar aislamiento de bobina (>5MΩ recomendado)
3.1.2 Dificultad de arranque con ruido anormal
Causas:
- Señal de arranque defectuosa
- Pulsos de disparo anormales
- Frecuencia incorrecta
Solución:
- Verificar circuito de control
- Usar osciloscopio para analizar pulsos
- Ajustar frecuencia de resonancia
3.1.3 Potencia insuficiente o inestable
Causas:
- Falta de fase
- Tiristor defectuoso
- Condensador dañado
- Mala carga del material
Solución:
- Verificar equilibrio trifásico
- Reemplazar componentes
- Ajustar banco de condensadores
- Optimizar distribución del material
3.1.4 Activación frecuente de protección
Causas:
- Aislamiento deficiente
- Ángulo de disparo incorrecto
- Sensor defectuoso
Solución:
- Medir aislamiento (>5MΩ)
- Ajustar ángulo de disparo
- Revisar transformadores de corriente
3.1.5 Sobrecalentamiento de bobina
Causas:
- Refrigeración insuficiente
- Cortocircuito entre espiras
Solución:
- Verificar flujo de agua
- Reparar o sustituir bobina
3.2 Fallos del sistema de refrigeración
3.2.1 Alta temperatura o bajo caudal
Causas:
- Bomba defectuosa
- Obstrucción
- Torre de enfriamiento ineficiente
Solución:
- Reparar bomba
- Limpiar tuberías
- Mantener torre de enfriamiento
3.2.2 Fugas de agua
Causas:
- Sellos deteriorados
- Conexiones sueltas
Solución:
- Reemplazar juntas
- Ajustar conexiones
3.2.3 Alta conductividad del agua
Causas:
- Mala calidad del agua
- Resina agotada
Solución:
- Usar agua desionizada
- Sustituir resina
3.3 Fallos mecánicos
3.3.1 Daño del revestimiento
Causas:
- Material de baja calidad
- Curva de calentamiento incorrecta
Solución:
- Usar refractarios de alta calidad
- Seguir curva de secado estricta
3.3.2 Fuga de metal fundido (fallo crítico)
Causas:
- Penetración del revestimiento
Solución:
- Parada inmediata
- Vaciar el horno
- Reconstrucción completa
3.3.3 Problemas en inclinación del horno
Causas:
- Aceite hidráulico insuficiente o contaminado
- Aire en sistema
Solución:
- Reemplazar aceite (ISO VG 46 recomendado)
- Purgar aire
3.4 Fallos del sistema de control
3.4.1 Pantalla sin señal
Solución:
- Verificar alimentación
- Revisar cableado
3.4.2 Códigos de error
Ejemplo:
- E01: sobrecorriente
- E02: sobretensión
- E03: fallo de sensor
3.4.3 Control de temperatura inestable
Solución:
- Calibrar sensores
- Reiniciar sistema
4. Precauciones en el diagnóstico
- Nunca trabajar con equipo energizado
- Evitar contacto con superficies calientes (>60°C)
- Seguir procedimientos estándar
- No desmontar componentes críticos sin autorización
5. Mantenimiento preventivo del Horno de inducción
5.1 Inspección diaria
- Verificar temperatura y presión del agua
- Escuchar ruidos anormales
- Revisar fugas
5.2 Mantenimiento periódico
- Limpieza de polvo
- Revisión de conexiones eléctricas
- Medición de espesor del revestimiento
5.3 Mantenimiento a largo plazo
- Revisión integral cada 3–12 meses
- Sustitución de componentes envejecidos
Un mantenimiento adecuado puede reducir fallos inesperados en un 30%–60%
5.4 Normas de operación
- Carga uniforme
- Secado correcto del horno
- Procedimiento de apagado controlado
6. Conclusión
El Horno de inducción es un equipo altamente eficiente pero técnicamente exigente. La mayoría de los fallos se concentran en el sistema eléctrico y pueden prevenirse mediante mantenimiento adecuado y operación estandarizada.
Aplicar una estrategia de “prevención + diagnóstico rápido” no solo reduce el tiempo de inactividad, sino que también mejora significativamente la vida útil del equipo y la seguridad operativa.
